acaba bunu tr de yapabilecek bir üstad varmı?
ruslar yapmış hakikaten güzel olmuş
buda videosu



işte malzemeler

SmartGauges > Blog > Evrensel gösterge paneli
Gösterge panelinin teknik özellikleri:
- . 1280x480 çözünürlüğe sahip 10.25 "LCD paneli
- İşlemci iMX6 800 MHz, 512 MB RAM, 4GB MMC OpenGL ES 2.0
- . Kontrol sinyalleri için 24 dijital giriş
- dirençli sensör bağlamak için 2 analog giriş (yakıt seviyesi, motor sıcaklığı).
- bilgisayardan dijital verileri almak için 2 CAN arabirimi.
- analog video kameralar için 2 giriş.
- GPS navigasyon gibi gösterge panelindeki telefonun ekranının içeriğini (Miracast), yansıtma için WiFi.
- tahta boyutları 200mm x 120mm
- tüketim 10 W'dan fazla değil

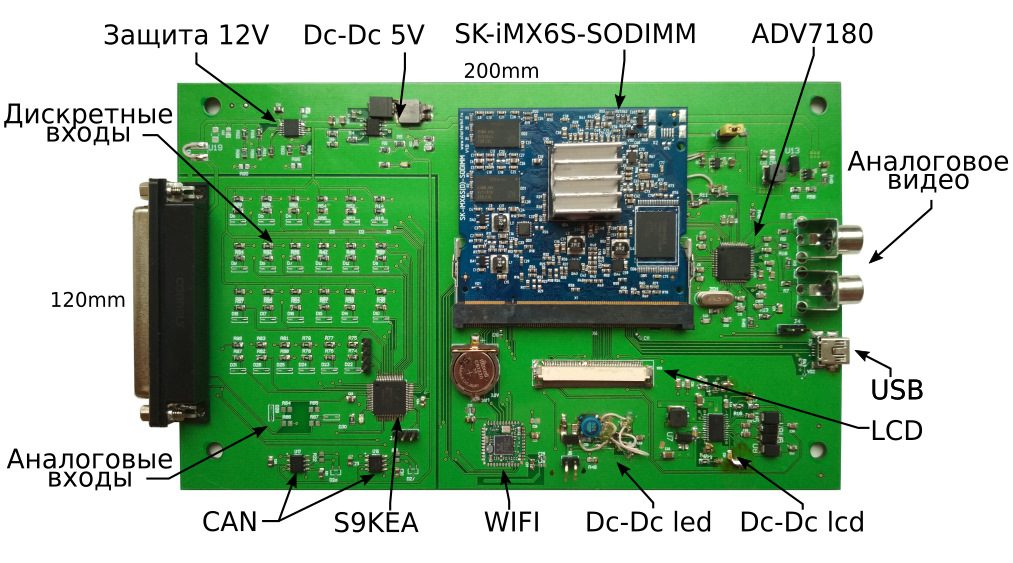

Gösterge panelinin basitleştirilmiş blok diyagramı Şekil 1'de gösterilmektedir.




Tam boyut
Şekil 1. Gösterge panelinin yapısal diyagramı


"12V Korunması" - koruma ünitesi ters polarite akım sınırlaması (samovostanavlivayuschiysya sigorta), hem de voltaja karşı koruma ile firma çip özdeyiflinde sağlanır dalgalanmalarına.
Aracın farklı koşullardaki yerleşik ağında voltaj 12 volttan farklı olabilir. Akü bozulduğunda, jeneratör çalışırken gerilim 80 volta erişebilir. Bu gibi durumlar GOST 28751-90'da (ISO 7637) detaylı olarak açıklanmıştır. MAXIM çip özellikleri incelemek için Kısaca burada Tyts
"5V-Dc Dc" bütün pano için 5 voltluk istikrarlı bir güç kaynağı sağlar -.
"Kesikli girişler" - Dirençli bölücüler üzerinde 24 ayrık giriş.
"Analog girişler" - Dirençli bölücüler üzerinde 2 analog giriş.
S9KEA- Çekirdek Cortex-m0'da firma NXP'nin benzersiz işlemcisi ayrık ve analog girişlerin işlenmesiyle ilgilenmektedir. Bu işlemcinin benzersizliği, 5 voltluk bir besleme geriliminden çalışma kabiliyetindedir. Örneğin STM32, 3 voltta çalışır ve mikrodenetleyicinin voltaj kaynağı ne kadar yüksekse, gürültüye karşı bağışıklığı da o kadar yüksek olur. Otomotiv uygulamaları için özel olarak tasarlanmıştır.
CAN1 ve CAN2 - alıcı-vericiler, araç CAN hattı ve işlemci modülü arasındaki arabirimlerle eşleşir.
SK-iMX6S-SODIMM - işlemci modülü, panelin kalbi.
ADV7180 - video kameralardaki analog sinyalleri işlemek için video işlemci.
Wifi - paneli dış dünyaya bağlamak için kullanılan modül.
DC-DC led- LCD panelinin LED arka aydınlatması için gereken voltajı üretmek için bir mikro devre. LCD panel çalışması için gerekli 3 voltaj üreten
Dc-Dc lcd çipi.
rus şeması aşşağıda
havalar soğuk olmasa ankara konya sokakta devreleri hallederiz lakin
diş plastik çerçeve nasıl yapılır ?



Gerçekten güzel olmuş



Çok güzel olmuş



çok güzel çalışma olmuş. Türkiye'de bununla uğraşacak usta bulmanın mümkün olduğunu sanmıyorum. büyük iş var pcb tasarım, gömülü yazılım arayüz tasarımı hepsi ayrı işler. sayfada biraz gezdim de pcb şemasını görmedim arayüz için kod paylaşmış gömülü yazılım paylaşmamış. satacak sanırım. yorumların birinde 25bin rubleye satacağını söylemiş.geliştirmesi bitince satışa çıkartır. Alıp takmak yapmaktan çok daha ucuza gelir ve güvenli olur. güzel çalışma iyi para getirir aslında. Gösterge boyutları genel olarak yakın olduğu için diğer arabalara da montaj yapılabilir.
