Accent Era Hız Sensörü Devre Şeması

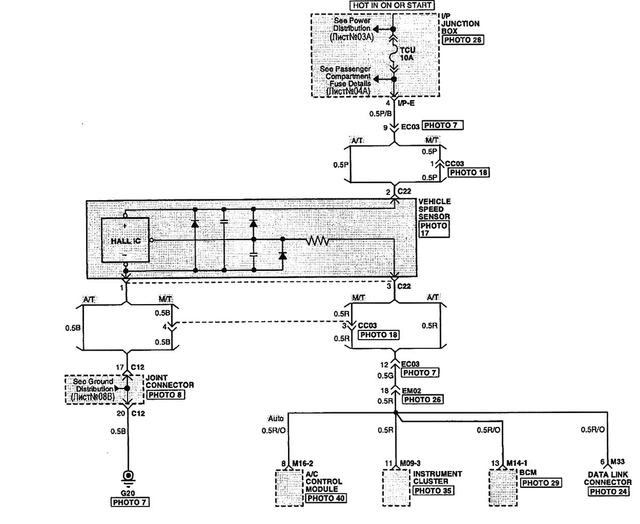

Ana devre şeması

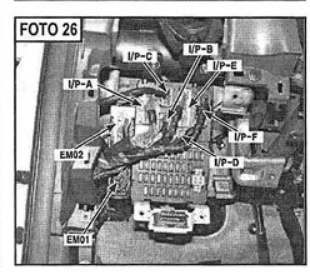

Foto 26 sürücü tarafındaki obd portunun orasını gösteriyor



foto 7 kaput altı sigorta kutusu

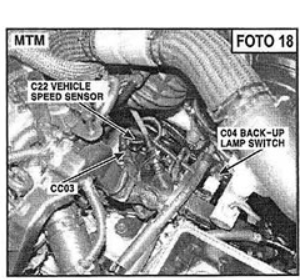

foto 18 hız sensörü manuel vites için (otomatik viteslerde kick down switch var) ve geri vites müşürü

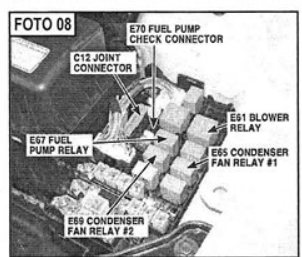

Foto 8 burada çoklu soket joint connectordan geçiyormuş kablo

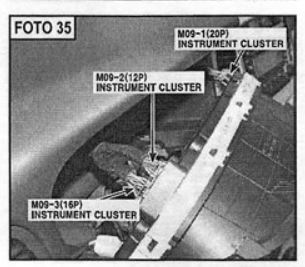

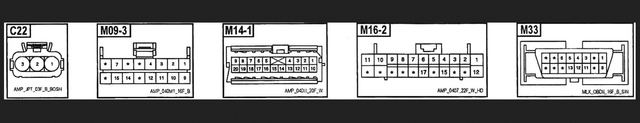

Foto 35 gösterge arkası kablo soketi






Foto 29 Gövde Kontrol modülüne BCM geldiğini gösteriyor.




kablo yanlarında yazan >>>> 0.5 L/O ifadelerde rakam kablo kalınlığı ilk harf yalıtım rengi ikinci harf şeridin rengini belirtir.
Tek renk varsa kablo zaten tek renktir.


RENK TANIMLAMALARI: Türkçe yazmadım kusura bakmayın ...
B (Black) - black; Br (Brown) - brown; G (Green) - green; Gr (Grey) - gray; L (Blue) - blue; Lg (Light Green) - light green; T (Tan) - yellow-brown; ABOUT (Orange) - orange: P (Pink) - pink; R (Red) - red: W (White) - white; Y (Yellow) - yellow; Rr (Purple) - dark red; LI (Light Blue) - blue.
