Hız ve devir göstergesi için bir fikir...

Arkadaşlar,
Uygun bir zamanda aracın gösterge panelini led aydınlatmaya çevireceğim.Benim -aklıma olurmu bilemem ama- bir fikir bir teori geldi.Mesela gaz verdikçe hangi devirdeyse o rakama kadar sayaç rakamının altındaki ledin yanması sağlana bilir mi?Aynı şekil hız göstergesi içinde geçerli.Yine devir ibresi de kalacak.İbre aynı konumdaysa onun altındaki rakama kadar olan ledler yanacak.Düşünce de düşecek.
Eğer yapılabilirse çok harika olacağı kanısındayım.Şimdi elektronikten anlayan arkadaşlara soruyorum.Sizce böyle bir şey mümkünmüdür?Mümkünse nasıl?



Bu video benzeri.Yalnız arka cama değilde.Gösterge panelinin altındaki aydınlatmaya uygulanacak.
[video]http://dai.ly/xv6wmc[/video]



gönderdiğiniz video ile yapacağınız şey sanırım aynı mantıkla çalışacak da işin içine ecu mu girecek onu tahmin edemiyorum fikir güzel hoşuma gitti takipteyim



Abi o iş çok zor çünkü bizim ibreler bobin ile çalışıyor aynı DC motor mantığı gibi yani uğraşmaya kafa patlatmaya değiceğini pek sanmıyorum belki olur ama çok zor



Olursa çok şahane olmazmıydı.:RpS_thumbup:



Valla olurdu hatta dediğin sistem saabların bi modelinde vardı tam hatırlamıyorum model ismini de hayalet kadran mı diyorlardı ne illetse artık ugrasilirsa belki yapılabilir ama öyle çok basit bir elektronik ile yapılacağını sanmıyorum bildiğim kadarıyla bizim sayaç bilgileri ecu üzerinden gelmiyor



Ecu üzerinden olmaz ama acaba gösterge bobini üzerinde olabilirmi ki?



Eğer hıza göre votaj değeri gelip o da ibreyi bobin sayesinde hareket ettiriyorsa bence bir devreyle olabilir kanısındayım.Hıza göre voltaj değerini bilmek lazım.O voltaj değeri led lambayı yakabilecek şekilde ayarlanabilirse olur kanısındayım.Bilen biri cevaplaya bilir ?



Bobine giren 3 adet pin var bunlardan 2 si besleme 1 i de sinyal voltajı olabilir ama eğer boyle olsa bile o sinyal voltajı çok küçük bir voltaj olacaktır kanısındayım.çünkü bobin sarımları.cookk ince



Muhakkak ufakta olsa bir voltaj değişimi vardır.O değişime göre led yakan bir devre olsa olabilir belki.Araştırmadayım.



Ledleri ayırmak, çoğaltmak gerek LM3915 ile gerçekleştirirsin vumetre diye aratıp incele

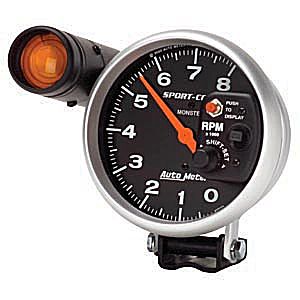

Fikir güzel, yapabilecek olan kişinin eline sağlık diyorum, fakat şu aşağıda resmini paylaştığım devir saatleri var onları da düşünebilirsiniz, montajını hiç bilmiyorum arka ışık rengi değişebiliyor shift ışığını da istediğiniz devire ayarlayabiliyorsunuz. Birkaç ekstra özelliği var yani,

arabanın devir saatinden ledleri sırayla yakmak için voltaj yakalamak yerine böyle bir cihazın çalışma prensibinden bozma yapılacak birşeyler düşünülebilir. Bunun ışıklısı var mesela onun ışıklı paneli direk olarak normal devir saati arkasına bağlanırsa gibi.

Ben direksiyon simidi üzerine yerleştirilmiş sıralı ledleri çok sevmiştim ferrari de vardı sanırım



Aynı vumater gibi olacak.Fakat sesle değilde aracın devir ve kmsine göre o mevcut hız ve devire kadar olan ledlere kadar yakacak.Tabi bunu için her devir ve km numarasının altında ayrı ayrı smd led olacak.O hıza göre o rakamın altındaki lede kadar yanacak.Gece müthiş olacağı kanısındayım.Aynı anda ibrede çalışacak tabi.Bunu için araçtaki göstergenin çalışma biçimini öğrenmek gerek.Eğer gelen azda olsa bir voltaja göre çalışıyorsa,voltajın şiddetine göre ibre hareket ediyorsa olabilir kanısındayım. Hala araştırmadayım.



Acaba şu şekil bir devrede ses sinyali yerine.İbre sinyali verilse gelen sinyal şiddetine göre aynı vumater tepkisi verirmi acaba?Ledleri ayırıp her bir rakamın altına dağıtılsa olabilir mi?Aracın göstergesine zarar verir mi ki?



İbre Telli değil ise Motor PWM İle çalışır , PWM i LM3915 E uygun hale getirecek şekle sokmanız lazım.



Yaza kadar araştırıp yazın arabada uğraşmak gerekecek.Değilse bu soğukta arabada uğraşılmaz.Kapalı bir garaj olsa mükemmel olurdu.



Telli değil.İbre bobinle çalışıyor.



ibre ile ledleri aynı anda inip kalkacak şekilde senkronize etmek deliye japonca öğretmek gibi olacak ama olmaz değil uğraşılırsa mümkün bence bu işi başarırsanız sonucunda sizi iyi bir ana sanayi otomobil fabrikasında otomobil elektroniği sistem müdürü olarak işe alabilirler.



Biraz zor olacak.Ledlerin yanması ayarlansabile ibreyle aynı senkronu da tutturmak var işin içinde.Keşke başarabilsek harika olmazmıydı?
